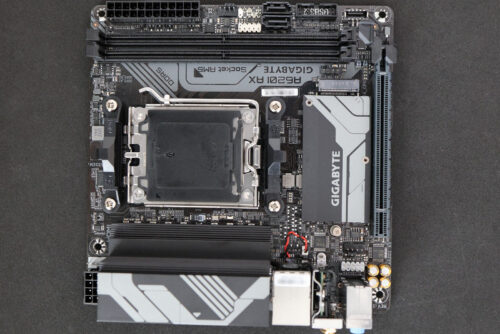

Socket AM5のローエンドチップセット、A620を採用するMini-ITXマザーボード「GIGABYTE A620I AX」の消費電力を計測します。

消費電力・ベンチマーク
PC構成
CPU | AMD Ryzen 7 8700G |
Cooler | noctua NH-U12A |
M/B | GIGABYTE A620I AX |
MEMORY | ARK ARD5-U32G88HB-56B-D |
電源 | SUPER FLOWER SF-1000F14HT |
SSD | Samsung 980 PRO MZ-V8P2T0C/IT |
OS | Windows11 Pro 23H2 |
その他 | logicool MK240 GbLAN接続 HDMI接続4K@60Hz(3840×2160) ワットチェッカー REX-BTWATTCH1 |
UEFIバージョン:F30
アイドルの計測結果
UEFIデフォルトでのDDR5の速度は定格の5200MHz CL42-42-42-84になっていました。
UEFI設定 | 消費電力 |
UEFI default | 21.1W |
↑ Erp [Disabled] -> [Enabled] PCIe ASPM Mode [Disabled] -> [Enabled] Global C-state Control [Auto] -> [Enabled] DF Cstats [Auto] -> [Enabled] ※1 | 21.0W |
UEFIの設定値変更では特に変わらず、誤差の範囲内です。
続いてWindowsの電源設定を変更します。
Windows電源設定 | 消費電力 |
※1の状態 電源プラン[バランス]デフォルト | 21.0W |
↑ワイヤレスアダプターの設定 省電力モード [最大のパフォーマンス] -> [省電力(高)] | 21.0W |
↑PCI Express リンク状態の電源管理 [適切な省電力] -> [最大限の省電力] | 16.0W ※2 |
PCI Expressのリンク状態の電源管理を変更すると大幅に下がりました。
Socket AM5でアイドル16.0Wはかなり低い結果です。
Cinebenchの計測結果
※2の状態で計測しました。
計測内容 | 消費電力 | スコア |
Cinebench R23 Single | 47.8W | 1822pts |
Cinebench R23 Multi | 131W | 17921pts |
Cinebench R2024 Multi | 130W | 1029pts |
Cinebench R2024 Single | 54.5W | 108pts |
Cinebench R2024 Multi(CPB off) | 82.0W | 915pts |
Cinebench R2024 Single(CPB off) | 39.5W | 91pts |
Cinebench R2024 Multi(CPB off) SMT off | 66.9W | 685pt |
Cinebench R23 Multi・・・10分
CPB=Core Peformance Boost
Core Peformance Boostをoffにすると最大クロックがシングル、マルチ共に定格クロックの4.2GHzに固定されます。
マルチの結果はCPB onと比較してoffにすると10%程スコアが低くなりますが、消費電力が50W減と大幅に削減されるので、ワットパフォーマンスはかなり上昇しています。
ゲームベンチマークの結果
フルHDであれば設定を最高から落としつつ、軽めの3Dゲームまでなら行けそうです。
計測内容 | 消費電力 | スコア |
FF14 黄金の遺産 デスクトップPC 標準品質 1920×1080 ウィンドウモード | 105W | 5458pts (普通) |
DQXベンチ 最高品質 1920×1080 ウィンドウ | 82.9W | 12107 (すごく快適) |
雑感
「A620I AX」の最大の特徴は映像出力がHDMIとDisplayPortがある点です。
Socket AM5のMini-ITXでこの2つの端子があるのは「A620I AX」と「B650I AORUS ULTRA」と意外と少ないのです。
他はHDMIのみやHDMI+USB-Cの構成が多いです。
USB-CよりDisplayPortの方がケーブルとしては容易に用意できる点と、USB-Cのポートを1つ使用しなくて済むのが利点です。
映像出力ポートとしてUSB-Cが多くなっていますが、USB-Cを採用してないディスプレイもあるため、デュアルディスプレイ構築時はHDMI+DisplayPortの組み合わせが望ましいです。
「A620I AX」は電源フェーズ数が5+2+1と控えめな性能なので、ハイエンドCPUを組み合わせるのはおすすめしません。
サポートとしてはTDP170Wの「Ryzen 9 7950X」も対応していますが、フルに能力を出し切るのは難しいでしょう。
今回使用した「Ryzen 7 8700G」は特に問題なく使用できていたので、TDP65Wクラスであれば性能低下なく運用できそうです。
「A620I AX」はエントリー向けのながらオフィスワークやリビングの動画視聴用、発熱が多くないCPUを載せてのゲーミングPCとして幅広い用途にマッチするマザーボードです。
